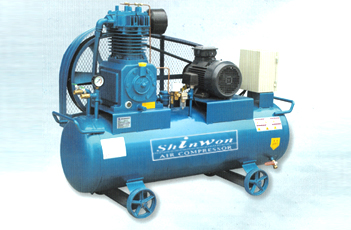

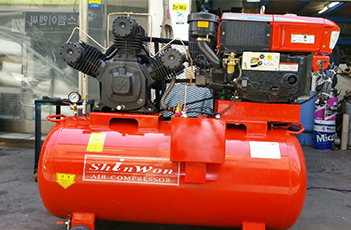

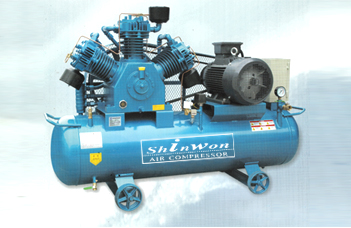

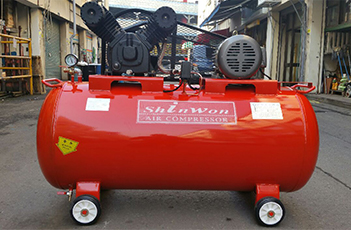

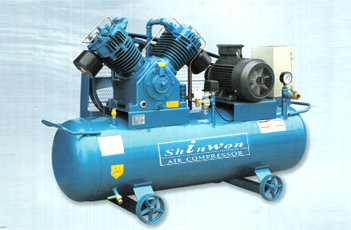

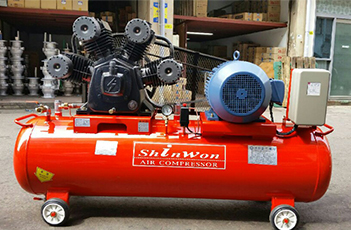

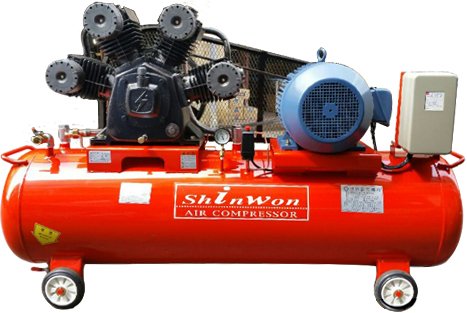

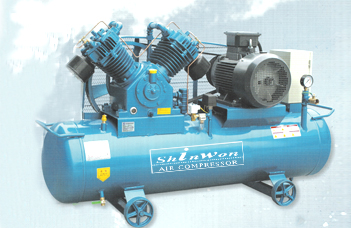

피스톤 콤프레샤

QUALITY

  • 고효율의 피스톤 헤드

    효율성과 원활한 공기압을 얻기 위해 피스톤 링은 고강도를 자랑하며 뛰어난 내구성과 완벽한 실링으로 고품질을 실현했습니다.
  • 고성능 벨브시스템

    높은 압축율과 고온에서의 운전 내구성을 유지하는데 탁월할 기능을 발휘하여 압축기의 긴 수명을 자랑합니다.
  • 자동제어 시스템

    압력스위치와 솔레노이드 벨브를 부착하여 요구하는 압력에서 완전 자동으로 운전, 정지로 전환되는 자동제어 시스템을 갖추었습니다.
  • 에어트리트먼트 구성

    컴프레서에서 생산된 압축공기는 적당한 에어 처리장치를 통해 실제 사용되는 용도에 맞는 품질의 압축공기 상태로 라인에 공급되어야 합니다. 압축공기의 품질요건과 사업장 환경에 따라 아래의 구성도와 같이 에어처리 장치를 선정할 수 있습니다.

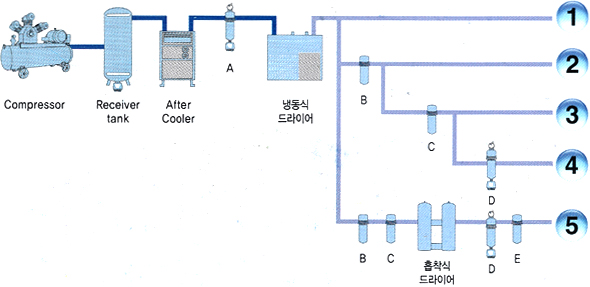

에어배관 라인도

  • A : Pro Filter (5㎛)
  • B : Line Filter (1㎛)
  • C : Coalescing Filter (0.01㎛)
  • D : Dust Filter (1㎛)
  • E : Eoclescing Filter (0.03㎛)
  • 1. 일반 공압라인 (전자변, 에어실린더)
  • 2. 공압기계, 공구, 건조일반
  • 3. 자동제어라인, 정밀부품 건조라인, 계측, 도장, 계장라인
  • 4. 병원, 의약품 시험, 수송, 교반, 건조
  • 5. 반도체, 전자부품, 초정밀공업, 로보트, 화학성분장치

SPECIFICATIONS

모델 SW50 SW75 SW100 SW150 SW200
전동기 (Kw (hp)) 3.7(5) 5.5(7.5) 7.5(10) 11(15) 15(20)
사용압력 (kgf/㎠G) 9.9
공기량 (ℓ/min) 618 934 1,272 1,909 2,518
실린더경 X 행정 (mm) 90 x 108 90 x 108 90 x 100 90 x 100 90 x 100
실린더수 2 2 4 4 6
회전수 (r.p.m) 450 680 500 750 660
공기탱크 (ℓ) 150 150 240 280 280
토출배관 1/2" x 2 1/2" x 2 1" x 2 1" x 2 1" x 2
사이즈 (mm) 1,450 x 520 x 1,150 1,450 x 520 x 1,150 1,670 x 600 x 1,130 1,810 x 600 x 1,150 1,810 x 600 x 1,290
중량 (Kg) 191 193 325 345 514

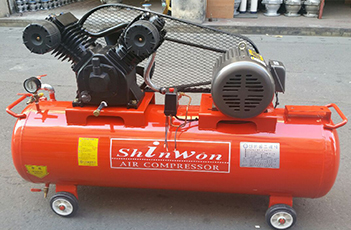

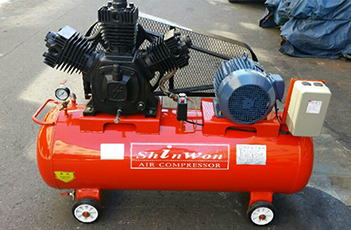

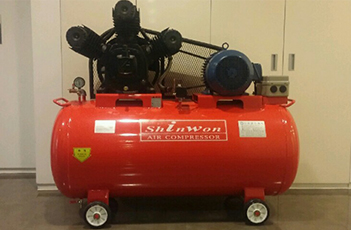

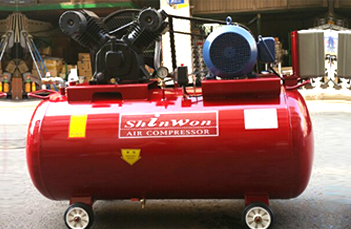

모델 SW-1 SW-2 SW-3 SW-5 SW-7.5 SW-10 SW-15
출력 (kw(HP)) 1.75(1) 1.5(2) 2.2(3) 3.7(5) 5.5(7.5) 7.5(10) 11(15)
압력 (kgf/㎠G) 6~8 6~8 6~8 6~8 6~8 6~8 6~8
공기량 (ℓ/min) 126 223 326 536 795 1119 1492
직경 x 행정 (mm x mm) 65 x 40 65 x 56 75 x 70 90 x 70 100 x 80 100 x 80 100 x 80
실린더수 1 2 2 2 2 3 4
회전수 (r.p.m) 879 512 512 568 750 700 750
공기탱크 (ℓ) 50 50 110 150 230 230 280
사이즈 (mm) 800 x 400 x 740 1100 x 430 x 800 1360 x 450 x 940 1550 x 530 x 1100 1600 x 540 x 1200 1870 x 640 x 1300 1850 x 630 x 1210
중량 (kg) 60 80 110 162 198 250 285
