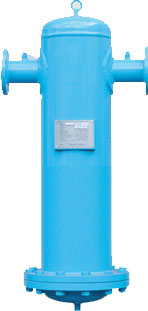

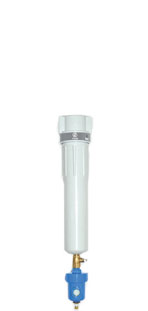

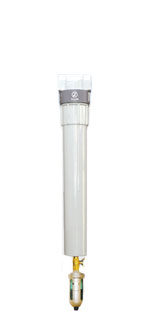

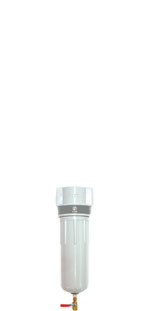

알루미늄 / 스테인레스 스틸 하우징 라이징필터!
CPF15A ~ 300A
고온, 일체형 스테인레스 스틸 냉동식 드라이어
부식에 강한 알루미늄, 스테인레스 스틸 재질의 하우징을 적용하였고, 고성능 엘리먼트의 높은 수준의 여과효율을 발휘합니다.
COF SERIES ADVANTAGE

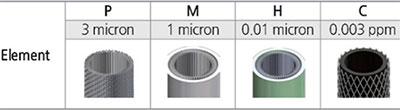

고성능 엘리먼트로 정확한 필터링
- 알루미늄 하우징 적용 (~CPF-80A) / 스테인레스 스틸 하우징(CPF-100A이상)
- 주름형 엘리먼트로 고성능 발휘
- 손쉬운 엘리먼트 교체
- 클램프 타입으로 되어 간편하게 엘리먼트를 교체할 수 있습니다.
- 내장형 Auto Drai트랩(~CPF-80A)
- 선택사양 - 차압 게이지, 하우징 재질(일반스틸 or 스테인레스 스틸)
Filteration
Pill Filteration (Oil _ Free化 시스템)
Oleophobic(내유성) / Hydrophobic coalescer(내수성) 기술로 오일프리 수준의 압축공기를 공급합니다.
Pall社의 특허기술인 오염물질 흡착방지 기술
- 필터링 된 액체(Water, Oil) 드레인 속도
- 현저히 낮은 포화 압력 강화
- 액체 포화로 부터 빠른 회복속도
- 고성능 고체입자 제거효율
- 엘리먼트 교체비용 최소화
Specification
Downstream Liquid Level : as low as 0.003 ppmw
Solid Removal Rating : 0.3㎛(99.99%)
Temperatur Rating : 180℉(82℃) / 150℉(65℃) with Water
Test Conditions : 900scfm per 30inch element at 37.8℃(100℉) and 6.9barG(100 psiG) / Liquid Inlet : 50ppmw Oil
SPECIFICATION
| Model | Flow rate (Nm3/min ) | Connection | Maximum Air Pressure | Dimension (L x W x H)mm | Weight(kg) | ||
|---|---|---|---|---|---|---|---|
| PT | Flange | W | H | ||||
| CPF-15 | 1.28 | 15A(1/2") | 15.9 Bar | 95 | 210 | 1 | |
| CPF-20 | 2.8 | 20A(3/4") | 95 | 270 | 1.1 | ||
| CPF-25 | 3.5 | 25A(1") | 125 | 300 | 2.7 | ||
| CPF-40 | 7.5 | 40A(1 1/2") | 125 | 380 | 3 | ||
| CPF-50 | 14.5 | 50A(2") | 170 | 500 | 6.5 | ||
| CPF-65 | 30 | 65A(2 1/2") | 200 | 270 | 16.8 | ||
| CPF-80 | 46 | 80A(3") | 365 | 1,050 | 17 | ||
| CPF-100 | 72.5 | 100A(4") | 9.9 Bar | 670 | 1,110 | 140 | |
| CPF-125 | 93 | 125A(5") | 840 | 1,130 | 160 | ||
| CPF-150 | 141.6 | 150A(6") | 840 | 1,130 | 420 | ||
| CPF-200 | 200 | 200A(8") | 1,080 | 1,130 | 420 | ||
| CPF-250 | 333.3 | 250A(10") | - | - | 480 | ||
| CPF-300 | 500 | 300A(12") | - | - | 600 | ||

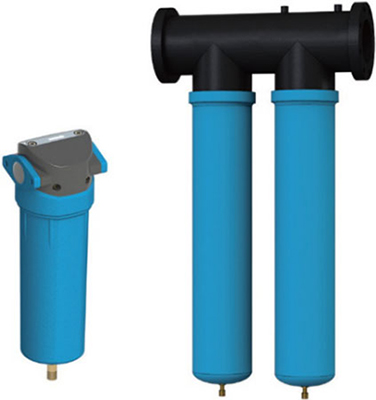

고성능 에어필터
-
HYF 65A 이상 -
HYF 40A / 50A -
HYF 25A -
HYF 15A / 20A
SPECIFICATION
| FILTER TYPE | MAIN | PRE | LINE | COALESCENT | ADSORBENT | ELEMENT | DIMENSION | WEIGHT | |
|---|---|---|---|---|---|---|---|---|---|
| 370 | 320 | 310 | 130 | 150 | Q'TY | W | H | Kg | |
| 40㎛ | 5㎛ | 1㎛ | 0.01㎛ | 0.001PPM | |||||
| N㎥/min | |||||||||
| HYF - 15A | 2.2 | 108 | 1.2 | 1 | 1 | 1 | 105 | 360 | 2 |
| HYF - 20A | 5.7 | 3.5 | 2.8 | 1.9 | 1.9 | 1 | 105 | 360 | 2 |
| HYF - 25A | 8 | 5.7 | 5 | 3.4 | 3.4 | 1 | 105 | 60 | 3 |
| HYF - 40A | 17 | 14 | 11 | 10 | 10 | 1 | 150 | 890 | 6 |
| HYF - 50A | 29 | 25 | 22 | 14 | 14 | 1 | 150 | 1,060 | 8 |
| HYF - 65A | 58 | 49 | 48 | 27 | 27 | 2 | 550 | 1,348 | 59 |
| HYF - 80A | 88 | 73 | 72 | 42 | 42 | 3 | 550 | 1,348 | 64 |
| HYF - 100A | 139 | 120 | 110 | 70 | 70 | 5 | 650 | 1,426 | 113 |
| HYF - 150A | 282 | 221 | 176 | 112 | 112 | 8 | 750 | 1,936 | 163 |
| HYF - 200A | 447 | 331 | 308 | 196 | 196 | 11 | 830 | 2,048 | 173 |
