일체형 냉동식 에어드라이어
일체형 냉동식 에어드라이어

이젠! 드라이어도 따져봐야 합니다!!

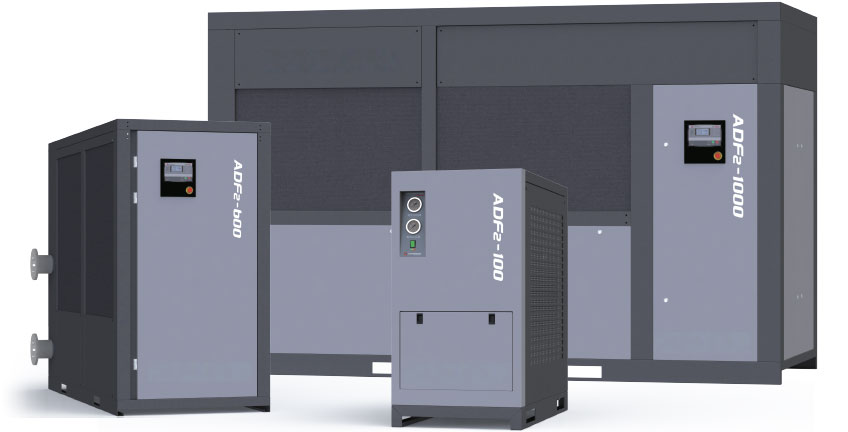

ADF2 SERIES 10HP~2,000HP

고온, 일체형 스테인레스 스틸 냉동식 드라이어

동남아의 고온 다습한 환경에 맞는 냉동 시스템 설계 기술의 신원콤프코리아의 ADF2시리즈는 악조건에서도 고성능 효율을 발휘합니다. (주위온도 50℃ / 입구온도 80℃)

ASF2 SERIES ADVANTAGE

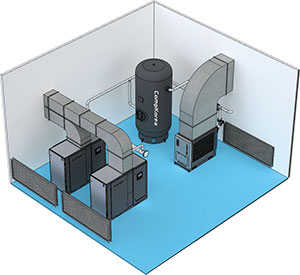

스크류 콤프레샤 100HP x 2
에어 리시버탱크
고온, 일체형 냉동식 드라이어200HP
(라인필터 1, 0.01micron 각 1EA)

애프터 쿨러가 필요 없는 고온형 타입
AIR DRYER 전용 고성능 판형열교환기 적용 및 고온형 설계로 인해, 애프터쿨러 설치가 필요없기 때문에 배관 비용 절감, 추후관리 비용 절감, 전력 절감 등의 효과를 가져옵니다.
전 / 후단 필요 일체형 타입 (~ADF2-100)
ADF2시리지는 INLET라인과 OULET라인에 각각 1micron, 0.01micron의 라인 필터가 일체화되어 설치 및 배관이 간편하고, 필터가 외부에 조립되어 별도의 커버 분리 없이도 정비 및 엘리먼트 교체가 간편합니다.

HIGH TEMPERATURE

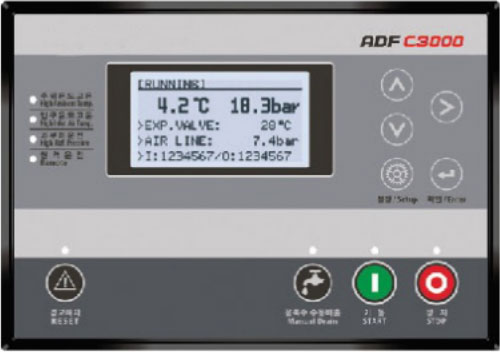

    * 디지털 컨트롤러 (ADF2-150이상)

  • - 실시간 Air입력, 냉매압력 모니터링
  • - 리모트 운전 기능
  • - 실시간 입구온도, 주위온도 모니터링
  • - 접점출력 (정상운전 및 트립)
  • - 냉동시스템의 슈퍼히터, 서브쿨링 감지
  • - 드레인밸트컨트롤
  • - 압축공기를 사용하지 않을 경우 자동정지
  • - 냉동콤프레샤, 팬모터, 크랭크 테이스 히터제어

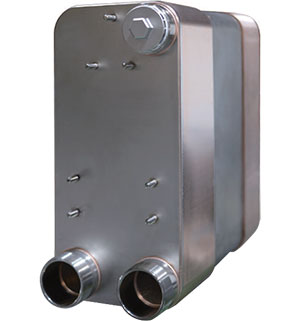

스테인레스 스틸 일체형 판형열교환기
판형열교환기 중에서도 차별화된 내부구조를 갖기 때문에 높은 열교환효유을을 자랑하고 스테인레스 스틸 소재로 되어 녹물과 부식의 염려없이 고품질의 압축공기를 공급합니다. 또한, 애프터 쿨러/프리쿨러, 세퍼레이터, 증발기가 일체화 되어 구조가 컴팩트 합니다.(차압 0.3Bar이내)

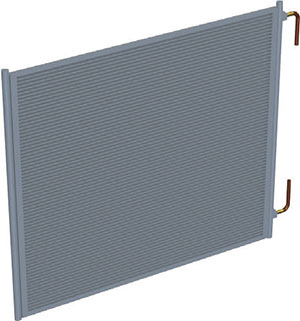

고성능 알루미늄 브레이징 콘덴서
타사 대비 콘덴싱 능력이 탁월한 알루미늄 브레이징 모델로 선정하여 효율을 높이고 내구성이 강한 알루미늄 소재로 되어 악조건(주위온도 50℃)에서도 안정적인 운전이 가능합니다.
콘덴서 배기구 상향 설계
기존의 드라이어는 배출되는 더운 열을 콤프룸 내에 그대로 배출하여 더운 여름철 콤프레샤 및 다른 설비들에 악영향을 끼칩니다. 그러나 ADF2 시리즈는 배기팬이 상향 설계되어 닥트 설치가 가능하므로 드라이어에서 발생하는 열을 외부로 배출시켜 콤프룸이 쾌적한 환경을 유지 하는 데에 아주 큰 역활을 합니다.

SPECIFICATIONS

Model Capacity 주위온도 입구온도 표준전원사양(V / Ph / Hz) 접속구경 DimensitionL x W x H mm 중량(Kg) 냉매
㎥/min cfm
ADF2 - 10 1.5 53 2 ~ 25 20 ~ 60

Max. 80
220 / 1 / 60

220 / 1 / 50
20A (3/4") 400 x 500 x 700 50 R-22

R134a

R-407c
ADF2 - 15 2.1 74 60
ADF2 - 20 3.1 109 25A (1") 400 x 600 x 900 70
ADF2 - 30 4.6 162 80
ADF2 - 50 7.8 275.4 40A (1 1/2") 500 x 970 x 930 110
ADF2 - 75 11.5 406 50A (2") 600 x 1130 x 1150 160
ADF2 - 100 15.4 543.8 190
ADF2 - 150 23.1 815.7 380 / 3 60

380 / 3 / 50
65A (2 1/2") 800 x 1800 x 1815 210
ADF2 - 200 30 1059.4 80A (3") 380
ADF2 - 250 38.5 1359.6 380
ADF2 - 300 46.2 1631.5 100A (4") 1170 x 1800 x 1815 530
ADF2 - 400 61.6 2175.3 125 (5") 620
ADF2 - 500 77 2719.2 150A (6") 800
ADF2 - 600 92.4 3263 1200 x 2500 x 1900 830
ADF2 - 800 123.2 4350.7 200A (8") 1600 x 4000 x 2500 1530
ADF2 - 1000 154 5438.4 2500
