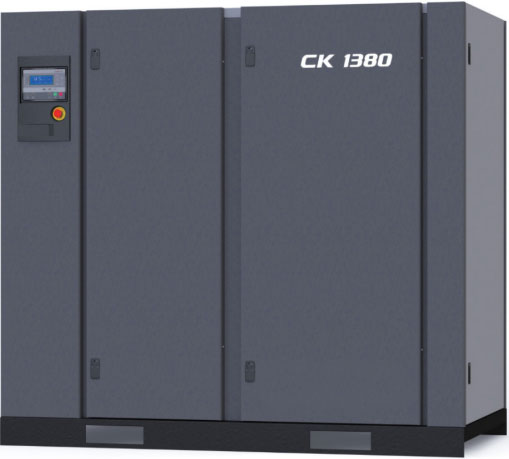

1:1 직결구동 스크류 에어 콤프레샤

CKDX SERIES 30HP~200HP

기술 선도 스크류 콤프레샤

유지 보수가 필요없는 반영구 커플링 타입 1:1 직결구동으로 전동 손실이 없고, 컴팩트하고 심플한 내부구조로 신속하고 효율적인 정비가 가능하며 최고의 효율을 자랑합니다.

CKDK SERIES ADVANTAGE

디지털 컨트롤러 (CKDK 1000)
대형 LOD와 조작이 편리한 메뉴 구성으로 역상, 전류, 전압, 사용전력등 현재의 상황을 실시간으로 확인이 가능하고 다국어 지원으로 해외에서도 편리한 사용이 가능합니다.

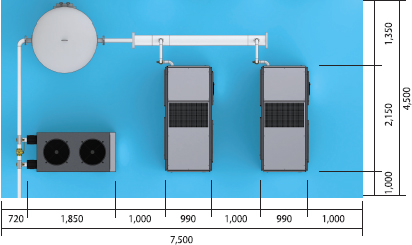

컴팩트한 사이즈로 효율적인 설치
타사대비 컴팩트한 사이즈로 설치시 효율적이며 정비시에도 신속하고 손쉬운 정비가 가능합니다.

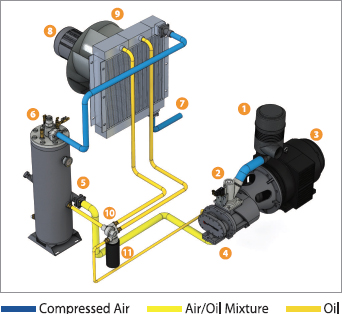

QUALITY

1에어필터 (Air Filter)

2흡기조절밸브

3메인모터

4에어엔드

5오일 세퍼레이터 탱크

6보압 체크밸트

7오일 / 에어쿨러

8팬모터

9레디알팬

10자동 온도조절밸브

11오일필터

레디알팬 냉각 시스템
강력한 레디알팬의 풍력으로 기계 내부에서 발생하는 열, 그리고 알루미늄 쿨러에서 열교환되는 열 또한 효과적으로 배출합니다.
1:1 카플링 직결 구동
프리미엄 효율 IE3모터와 에어앤드 1:1 직결구동방식은 기존 밸트구동에서 발생하는 슬립현상에 의한 에너지손실, 밸트의 끊어짐, 주기적인 교환 등의 손실을 보완하고 노기어 직결구동방식으로 소음이 작고, 내구성이 강하여 반영구적인 사용이 가능합니다.

SPECIFICATIONS

Model Bar Capacity kW / HP 윤활유량(L) 토출구경(inch) 소음dB DimensitionL x W x H mm 중량(Kg)
㎥/min cfm
CKDX 450 7 4.5 158.9 30 / 40 18 25A (1") 72 1300 x 660 x 1325 550
9 3.9 137.7
13 3.6 127.1
CKDX 660 7 6.62 233.8 37 / 50 20 32A (1 1/4") 72 1600 x 810 x 1530 820
9 6.11 215.7
13 4.58 161.7
CKDX 660 PLUS 7 7.58 267.7 45 / 60 20 32A (1 1/4") 74 1600 x 810 x 1530 850
9 6.76 238.7
13 6 211.8
CKDX 1020 7 10.3 363.7 55 / 75 40 50A (2") 75 2150 x 990 x 1785 1530
9 8.61 304
13 7.1 250
CKDX 1380 7 13.64 481.7 75 / 100 40 50A (2") 72 2150 x 990 x 1785 1710
9 11.7 413.1
13 9.63 340
CKDX 1380 PLUS 7 15.9 565 90 / 125 40 50A (2") 72 2150 x 990 x 1785 1850
9 13.4 474
13 11.8 417
CKDX 2120 7 21.2 748.6 110 / 150 80 65A (2 1/2") 76 3150 x 1270 x 2075 3200
9 16.84 594.7
13 13.52 477.5
CKDX 2720 7 27.8 981.7 150 / 200 80 65A (2 1/2") 76 3150 x 1270 x 2075 3400
9 23.42 827
13 19.7 695.7
