인버터스크류콤프레샤
인버터스크류콤프레샤

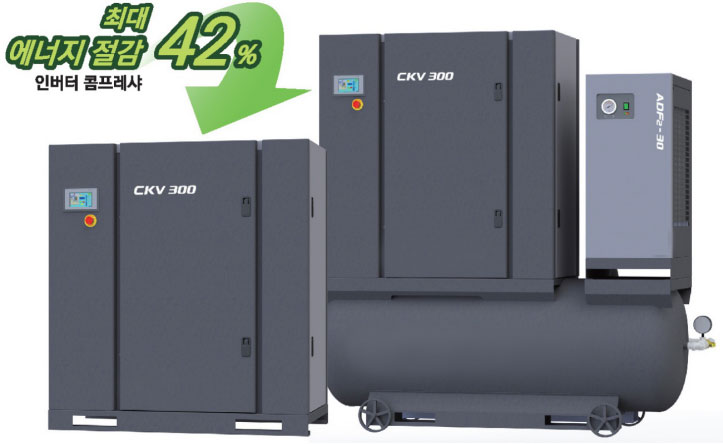

에너지절감 인터버 타입의 소형, 일체형 공기압축기

CKV 10HP~30HP

에너지 절감형 인버터 구동

PM모터, 압축기 일체형 타입의 적용된 에너지절감 스크류 콤프레샤입니다. 인버터가 기본 장착되어 효과적이며 정숙한 압축공기 생산 및 에너지절감을 실현합니다.

PM모터와 압축기 일체
PM모터와 압축기가 일체형으로되어 에너지손실이 없는 압축기입니다.
모터의 베어링이 없기 때문에, 베어링에 대한 유지보수가 없으며, PM모터와 압축기 일체인버터 기본적용으로 소프트스타트하여 기동 데미지를 줄여줍니다.
대화면 PLC적용으로 손쉬운 관리 및 실시간 상태확인
공기압축기의 상태를 실시간으로 확인하고, 고장알람, 유지보수알람으로 스마트한 공기압추기의 관리가 가능합니다.

SPECIFICATIONS

Model Bar Capacity kW / HP 토출구경 S-Type
Dimension
중량
(Weight)
D-Type
탱크용량
D-Type Dimension
(L x W x H) mm
중량
(Weight)
m3/min cfm
CKV 100 8 0.29 ~ 0.96 10.2 ~ 33.9 7.5 / 10 20A (3/4") 950 x 500 x 1,050 240 0.28m3 (280L) 1,920 x 715 x 1,560 460
CKV 200 8 0.66 ~ 2.2 23.3 ~ 77.7 15 / 20 20A (3/4") 1,100 x 550 x 1,150 430 0.28m3 (280L) 1,920 x 845 x 1,660 660
CKV 300 8 1 ~ 3.2 36 ~ 113 22 / 30 25A (1") 1,150 x 580 x 1,250 450 0.5m3 (500L) 2,030 x 860 x 1,943 890

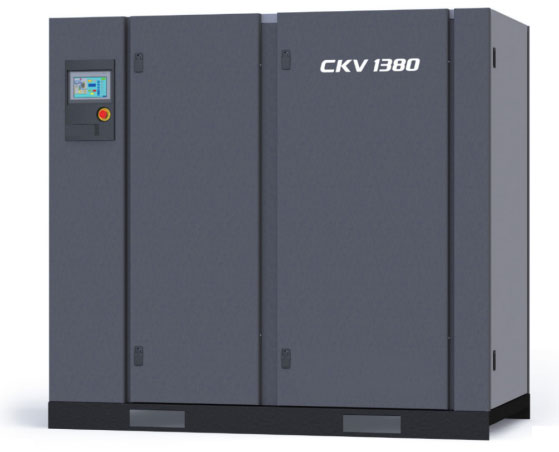

최적의 에너지 절감형 인버터 스크류 공기압축기

CKV 40HP ~ 200HP

에너지 절감형 인버터 구동

일반 모터보다 높은 효율을 자랑하는, 이미 세게에서 인정받은 PM모터와 인버터 장착으로 에너지절감을 실현하며, 일체화된 PM모터와 압축기로 에너지 손실없는 최고의 성능으로 압축공기를 생산합니다.

PM Screw Inverter 콤프레샤의 에너지 절감

소프트스타트 방식으로 기동시 전력손실 방지 및 장비에 데미지를 줄여 장비의 수명을 연장하였습니다.
모터의 베어링이 없어, 모터 베어링의 교체 및 유지보수가 필요없기 때문에 정비비용 및 교체비용이 현저히 절감됩니다.

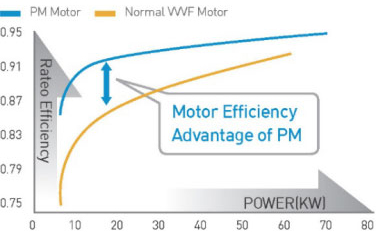

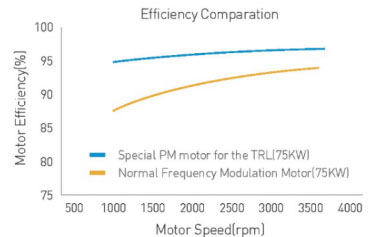

PM전동기는 일반 전동기에 비해 에너지 효율이 월등히 우수하며, 특히 저속에서도 여전히 높은 효율을 유지합니다.
고효율 영구 마그네트로 인해 일반 전동기 대비 수명이 연장되었습니다.

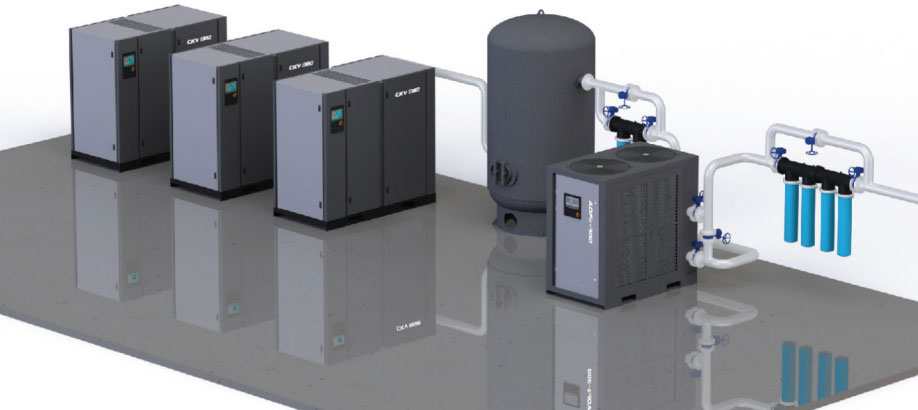

콤프레샤 시스템 설치

PM모터와 압축기 일체형
PM모터와 압축기가 일체형으로 되어 에너지 손실이 없는 압축기입니다.
모터의 베어링이 없기 때문에, 베터링에 대한 유지보수가 필요없으며, 인버터 기본 장착으로 소프트 스타트하여 기동 데미지를 줄여줍니다.
고성능 터보팬 냉각 시스템
자체 설계한 터보팬 적용으로 강력한 냉각성능을 발휘하며, 저소움, 저진동 설계로 안정적으로 구동합니다.
정비 친화적 설계
측면도어만 개방하여도 소모품 및 부품교환이 가능하며, 반영구적 O-Ring을 적용한 플랜지 연결배관은 진동에 강하며 긴 수명을 보장합니다.

SPECIFICATIONS

Model Bar Capacity kW / HP 토출구경 Dimension
(L x W x H) mm
Weight
(kg)
m3/min cfm
CKV 450 8 1.5 ~ 5 52.9 ~ 176.5 30 / 40 25A (1") 1,550 x 800 x 1,630 560
CKV 660 8 1.8 ~ 6.1 63.5 ~ 215.4 37 / 50 40A (1 1/2") 1,550 x 800 x 1,630 820
CKV 660 PLUS 8 2.2 ~ 7.4 77.7 ~ 261.3 45 / 60 40A (1 1/2") 1,550 x 800 x 1,630 850
CKV 1020 8 2.7 ~ 9.1 95.3 ~ 321.3 55 / 75 50A (2") 2,100 x 990 x 1,800 1,530
CKV 1380 8 3.6 ~ 12.1 158.9 ~ 533.2 75 / 100 50A (2") 2,100 x 990 x 1,800 1,710
CKV 1380 PLUS 8 4.5 ~ 15.1 158.9 ~ 533.2 90 / 125 50A (2") 2,100 x 990 x 1,800 1,850
CKV 2120 8 5.9 ~ 19.8 208.3 ~ 699.2 110 / 150 65A (2 1/2") 2,400 x 1,350 x 2,100 3,200
CKV 2720 8 7.2 ~ 25 254.2 ~ 882.8 160 / 200 80A (3") 2,400 x 1,800 x 2,024 3,400

COMPRESSOR SYSTEM FLOW

1흡입필터

2흡기조절밸브

3메인모터

4압축기

5오일 세퍼레이터 탱크

6보압 체크밸트

7오일 / 에어쿨러

8팬모터

9터보팬

10자동 온도조절밸브

11오일필터

고성능 터보팬 냉각 시스템
터보팬 적용으로 강력한 여교환 성능을 발휘합니다. 또한 팬모터와 터보팬 공간을 분리하여 고온의 열로인한 팬모터의 손상을 방지합니다.
1:1 카플링 직결 구동
프리미엄 효율 IE3모터와 에어앤드 1:1 직결구동방식은 기존 밸트구동에서 발생하는 슬립현상에 의한 에너지손실, 밸트의 끊어짐, 주기적인 교환 등의 손실을 보완하고 노기어 직결구동방식으로 소음이 낮고, 내구성이 강하여 반영구적인 사용이 가능합니다.

SPECIFICATIONS(Inverter)

Model Bar Capacity kW HP 윤활유량
(L)
토출구경
A(inch)
Dimension
(L x W x H)mm
Weight
(kg)
m3/min cfm
CK 450 V 8 1.17 ~ 3.9 41.3 ~ 137.7 30 40 18 24A (1") 1,580 x 660 x 1,325 580
13 1.08 ~ 3.6 38.1 ~ 127.1
CK 660 V 8 1.8 ~ 6.11 63.6 ~ 215.8 37 50 20 40A (1 1/2") 1,550 X800 X 1,630 870
13 1.4 ~ 4.58 49.4 ~ 161.7
CK 660 PLUS V 8 2.1 ~ 6.76 74.2 ~ 238.7 45 60 20 40A (1 1/2") 1,550 x 800 x 1,630 920
13 1.8 ~ 600 63.6 ~ 211.9
CK 1020 V 8 2.6 ~ 8.61 91.8 ~ 304.1 55 75 40 50A (2") 2,100 x 990 x 1,800 1,600
13 2.1 ~ 7.1 74.2 ~ 250.7
CK 1380 V 8 3.8 ~ 12.7 134.2 ~ 448.5 75 100 40 50A (2") 2,100 x 990 x 1,800 1,780
13 2.9 ~ 9.63 102.4 ~ 340.1
CK 2120 V 8 5.6 ~ 18.5 197.8 ~ 653.3 110 150 80 65A (2 1/2") 2,400 x 1,800 x 2,024 3,350
13 4.1 ~ 13.52 144.8 ~ 477.5
CK 2720 V 8 7.1 ~ 23.42 250.7 ~ 827.1 160 200 100 80A (3") 2,400 x 1,800 x 2,024 3,600
13 5.4 ~ 18.2 190.7 ~ 642.7
CK 2720 PLUS V 8 8.4 ~ 28.3 299.8 ~ 999.4 185 250 100 80A (3") 2,400 x 1,800 x 2,024 3,800
13 6.6 ~ 22 271.2 ~ 904
CK 4120 V 8 10.6 ~ 35.6 377.1 ~ 1,257.2 255 300 150 100A (4") 3,500 x 1,850 x 2,245 5,000
13 8.3 ~ 27.7 233.1 ~ 776.9
CK 4120 PLUS V 8 12.9 ~ 43.2 457.8 ~ 1,525.6 265 350 200 100A (4") 3,5501,8502,245 5,400
13 10.3 ~ 34.5 365.4 ~ 1,218
13bar 사양은 별도문의
전압 Voltage : 380V (220V 사양은 별도문의)
