흡착식 에어드라이어
흡착식 에어드라이어

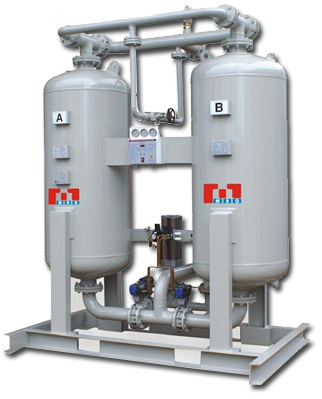

비가열식 에어드라이어



중소형 콤프레샤 압축 공기 제습에 적합하며, 흡착제 재생시 열원을 이용하지 않고, 일부의 건조 공기를 이용하여 흡착제를 재생시키는 방식입니다.

제습 및 작동원리

콤프레샤에서 압축 토출된 공기는 흡착식 에어 드라이어의 입구 밸브인 3-way 셔틀 밸브(대형일 경우 2-way 사용)를 통해서 흡착제가 충진된 탱크를 통해 규정된 유속과 접촉 시간 내에 통과하면서 요구하는 건조 노점(-40℃~ -75℃)의 압축 공기를 공급하게 됩니다.

제습 및 재생 사이클은 보증 노점에 따라 2~5분간 진행되며 한쪽 흡착 탱크가 제습 활동을 진행할 때 다른 흡착탱크에서는 출구 측제습 공기 일부를 이용하여 감압 밸브와 오리피스를 통해 이전 사이클에서 흡착된 수분을 대기 중으로 방출시켜 완전한 재생을 하게됩니다.

MAD-Series 흡착식 에어 드라이어의 장점은 입구 유입 측 압축 공기 조건에 따라 재생 공기를 최대한 절감 할 수 있도록 설계되어 있으며, 또한 출구 측 압력을 상시 감지하여 규정 압력보다 압력이 낮을 경우 압력 센서를 설치하여 컨트롤에 의해 자동으로 퍼지 밸브를 닫아서 압력 저하를 사전에 예방하게 설계 되었습니다.

HEATLESS DESICCANT AIR DRYER

SPECIFICATION

Model Capacity Connection Dimension Desiccant Weight
MAD-Series N㎥/hr mm A(mm) B(mm) C(mm) kg/2Tower kg
MAD-25 42 20A PT 580 430 1100 14.7 75
MAD-35 63 20A PT 58 430 1400 21.8 90
MAD-50 84 20A PT 580 430 1700 28.9 110
MAD-75 126 20A PT 680 50 1740 38.7 140
MAD-100 168 25A PT 860 600 1510 52.9 220
MAD-125 250 25A PT 860 600 1960 78.3 260
MAD-150 250 25A PT 860 600 1960 78.3 260
MAD-200 336 40A PT 1000 650 1780 98 295
MAD-250 426 40A PT 1000 650 2100 120 350
MAD-350 630 40A PT 1180 780 2100 172 450
MAD-500 840 50A PT 1250 780 2320 244 630
MAD-650 1050 50A FLG 1550 950 2440 307 780
MAD-800 1260 65A FLG 1650 950 2420 373 930
MAD-1000 1596 80A FLG 1750 1020 2560 488 1130
MAD-1200 1950 80A FLG 1850 1020 2550 579 1320
MAD-2000 2520 80A FLG 1930 1020 2400 726 1530
MAD-2300 3120 100A FLG 2100 1400 2760 938 1850
MAD-2600 3500 100A FLG 2200 1400 2700 1020 2020
MAD-3000 4000 125A FLG 2450 150 2940 1222 2350
MAD-3250 4700 125A FLG 2450 1500 2950 1391 2680
MAD-3500 5300 125A FLG 2640 1500 2960 1563 3000
MAD-4000 5700 150A FLG 2740 1500 3080 1756 3350
MAD-4500 6800 150A FLG 2890 1500 3120 2033 3800
MAD-5000 7300 150A FLG 2990 1500 3150 2223 4150
MAD-6000 8000 200A FLG 3200 1600 3290 2516 4650
MAD-7000 9000 200A FLG 3320 1600 3330 2810 5100

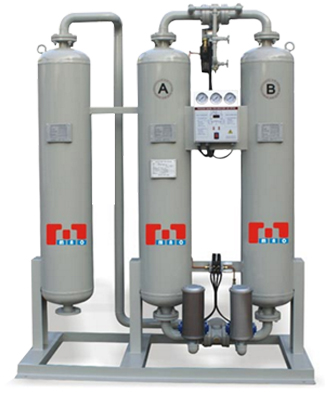

오일마스타 에어드라이어



압축 공기의 수분 제거 목적뿐만 아니라, 유분과 냄새 제거기능이 추가되어 흡착제 내구성을 향상 시키며, 고 청정의 공기를 사용하는 곳에 적합한 제품입니다.

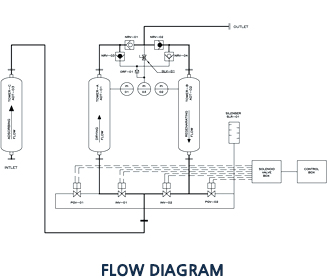

제습 및 작동원리

콤프레샤에서 압축 토출된 공기는 수분 제거를 위해 흡착 탱크로 들어가기 전에 S.O.MA Gel 이 충진된 탱크로 유 입이 되어 오일 및 냄새를 제거한 후 흡착식 에어 드라이어로 가압이 됩니다.

흡착식 에어 드라이어의 입구밸브인 3-way 셔틀 밸브(대형일경우 2-way사용)를 통해서 흡착제가 충진된 탱크를 통해 규정된 유속과 접촉 시간내에 통과하면서 요구하는 건조노점(-40℃~-75℃)의 압축공기를 공급하게 됩니다.

제습 및 재생 사이클은 보증 노점에 따라 2~5분간 진행되며 한쪽 흡착 탱크가 제습 활동을 진행할 때 다른 흡착 탱크에서는 출구 측 제습 공기 일부를 이용하여 감압 밸브와 오리피스를 통해 이전 사이클에서 흡착된 수분을 대기 중으로 방출 시켜 완전한 재생을 하게 됩니다.

MOD-Series 흡착식 에어 드라이어의 장점은 압축 공기의 불쾌한 냄새 및 유분을 제거해 주는 동시에 입구 공기 에 비해 10,000배 이상의 깨끗한 공기로 변화하기 때문에 약품, 의약, 전자, 반도체, 기계 등의 고 청정도 공기를 필요로 하는 곳에 적합 합니다.

OILLESS MASTER AIR DRYER

SPECIFICATION

Model Capacity Connection Dimension Desiccant S.O.MA Weight
MOD-Series N㎥/hr m A(mm) B(mm) C(mm) kg/2Tower kg/Tower kg
MOD-25 42 20A PT 570 430 1100 14.7 4 105
MOD-35 63 20A PT 870 430 1400 21.8 5.9 125
MOD-50 84 20A PT 870 430 1700 28.9 7.8 150
MOD-75 126 20A PT 1020 500 1740 38.7 10.5 195
MOD-100 168 25A PT 1290 600 1510 52.9 14.3 310
MOD-125 190 25A PT 1290 600 1810 69.8 19 340
MOD-150 250 25A PT 1290 600 1960 78.3 21 360
MOD-200 336 40A PT 1500 650 1780 98 27 410
MOD-250 426 40A PT 1500 650 2100 120 32 490
MOD-350 630 40A PT 1770 780 2100 172 47 630
MOD-500 840 50A PT 1870 780 2320 244 66 880
MOD-650 1050 50A FLG 2320 950 2440 307 83 1090
MOD-800 1260 65A FLG 2470 950 2420 373 100 1300
MOD-1000 1596 80A FLG 2620 1020 2560 488 132 1580
MOD-1200 1950 80A FLG 2770 1020 2550 579 157 1840
MOD-2000 2520 80A FLG 2890 1020 2400 726 196 2140
MOD-2300 3120 100A FLG 3150 1400 2760 938 254 2590
MOD-2600 3500 100A FLG 3300 1400 2700 1020 276 2830
MOD-3000 4000 125A FLG 3650 1500 2940 1222 330 3290
MOD-3250 4700 125A FLG 3810 1500 2950 1391 376 3750
MOD-3500 5300 125A FLG 3960 1500 2960 1563 423 4200
MOD-4000 5700 150A FLG 4100 1500 3080 1756 475 4690
MOD-4500 6800 150A FLG 4330 1500 3120 2033 550 5320
MOD-5000 7300 150A FLG 4480 1500 3150 2223 600 5810
MOD-6000 8000 200A FLG 4800 1600 3290 2516 680 6510
MOD-7000 9000 200A FLG 4980 1600 3330 2810 760 7140

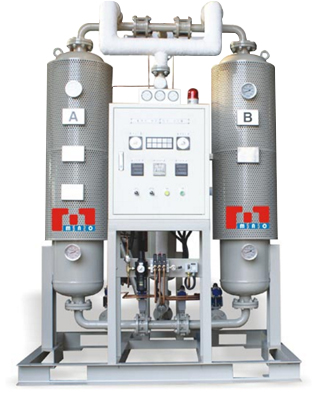

히타외장형 에어드라이어



중대형 콤프레샤 압축 공기 제습에 적합하며, 제품에서 생산되는 건조 공기의 일부를 탱크 외부에 장착된 히터로 가열하여 흡착제를 재생시키는 방식입니다.

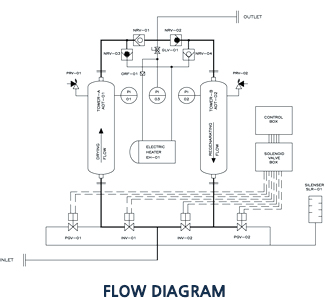

제습 및 작동원리

콤프레샤에서 압축 토출 된 공기는 흡착식 에어 드라이어 입구 밸브인 2-WAY 셔틀 밸브 (대형일 경우 3-Way 밸브)를 통해서 흡착제가 충진된 탱크를 통해 규정된 유속과 접촉 시간내에 통과하면서 요구하는 건조노점(-38℃~-95℃) 압축 공기를 공급하게 됩니다.

제습 및 재생 사이클의 시간은 8시간 진행되며 한쪽 흡착 탱크(A)가 제습 활동을 진행할 때 다른 흡착 탱크(B)에서는 출구 측 제습 공기 일부를 감압 밸브와 오리피스를 통해 감압하고 히터에서 가열 후 이전 사이클에서 흡착된 흡착제 내 수분을 제거하며 흡착제를 완전 재생 시킵니다 .

MAH-Series 히타 외장형 흡착식 에어 드라이어의 장점은 입구 유입 측 압축 공기 조건에 따라 재생 공기를 최대 한 절감할 수 있는 콘트롤 방식을 채택 하였습니다.

EXTERNAL HEATER AIR DRYER

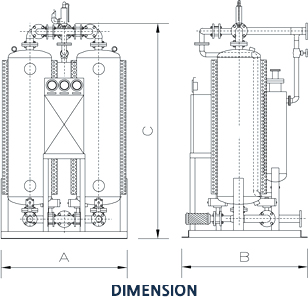

SPECIFICATION

Model Capacity Connection Heater Dimension Desiccant Weight
MAH-Series N㎥/hr mm kw A(mm) B(mm) C(mm kg/2Tower kg
MAH-200 160 250A PT 2.2 1300 1000 1780 95 340
MAH-250 250 25A PT 2.5 1300 1000 2400 120 390
MAH-350 360 40A PT 3.8 1400 1100 2100 170 500
MAH-500 550 50A PT 5.0 1500 1150 2320 240 690
MAH-650 720 50A FLG 6.6 1550 1250 2440 310 860
MAH-800 840 50A FLG 7.4 1750 1300 2420 380 1020
MAH-1000 1100 65A FLG 9.6 1900 1450 2560 490 1270
MAH-1200 1320 65A FLG 12.2 2000 1450 2550 580 1470
MAH-2000 1700 80A FLG 14 2100 1500 2400 730 1800
MAH-2300 2160 80A FLG 18 2100 1650 2760 940 2070
MAH-2600 2320 80A FLG 20 2400 1710 2700 1020 2270
MAH-3000 2680 100A FLG 28 2550 1780 2940 1220 2690
MAH-3250 3050 100A FLG 32 2640 1850 2950 1390 2960
MAH-3500 3580 1000A FLG 36 2740 1880 2960 1560 3260
MAH-4000 4020 100A FLG 40 2850 1920 3080 1750 3570
MAH-5000 4660 125A FLG 45 3000 1980 3120 2030 4000
MAH-6000 5770 150A FLG 55 3450 2400 3290 2510 5020
MAH-7000 6460 150A FLG 62 3600 2500 3330 2810 5620

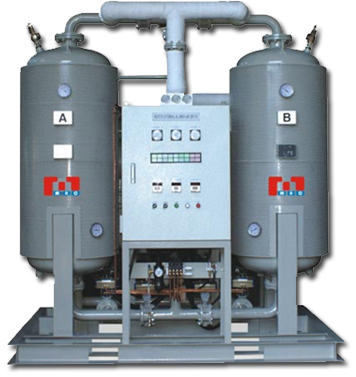

히타블로워 에어드라이어



블로워로 외부공기를 흡입한 후 전기 히터로 가열하여 흡착제를 재생시키는 방식입니다.

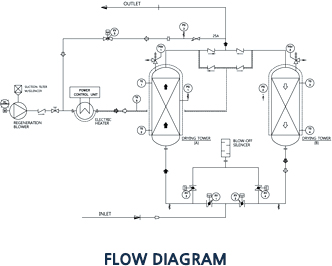

제습 및 작동원리

콤프레샤에서 압축 토출된 공기는 흡착식 에어 드라이어 입구 밸브인 2-WAY 셔틀 밸브 (대형일 경우 3-Way 밸브)를 통해서 흡착제가 충진된 탱크를 통해 규정된 유속과 접촉 시간내에 통과하면서 요구하는 건조 노점(-38℃~-95℃ )압축 공기를 공급하게 됩니다.

제습 및 재생 사이클의 시간은 8시간 진행되며, 한쪽 흡착 탱크가 제습 활동을 진행할 때 다른 흡착 탱크 재생을 위해서 외부 공기를 Blower로 흡입하여 재생 가열 공기 및 냉각 공기로 사용하며, 건조 공기는 필요에 따라 미량을 사용하게 됩니다.

MHB-Series 히터 외장형 블로워 흡착식 에어 드라이어의 장점은 흡착제 재생시 외부 공기를 사용함에 따라 에어 손실을 최대한 줄일 수 있기 때문에 에너지 절감 효과를 얻을 수 있게 됩니다.

EXTERNAL HEATER AIR DRYER

SPECIFICATION

Model Capacity Connection Heater Blower Dimension Desiccant Weight
MHB-Series N㎥/hr mm kw kw A(mm) B(mm) C(mm) kg/2Tower kg
MHB-250 260 25A PT 2.5 1.5 1300 1000 2100 120 420
MHB-350 375 40A PT 3.8 1.5 1400 1100 2100 170 540
MHB-500 577 50A PT 5.0 2.2 1500 1150 2320 240 730
MHB-650 755 50A PT 6.6 2.2 1550 1250 2440 310 900
MHB-800 880 50A PT 7.4 2.5 1750 1300 2420 380 1040
MHB-1000 1150 65A FLG 9.6 3 1900 1450 2560 490 1320
MHB-1200 1385 65A FLG 12.2 4.5 2000 1450 2550 580 1530
MHB-2000 1785 80A FLG 14 5.5 2100 1500 2400 730 1860
MHB-2300 2268 80A FLG 18 6. 2100 1650 2760 940 2140
MHB-2600 2435 80A FLG 20 6.7 2400 1710 2700 1020 2350
MHB-3000 2814 100A FLG 28 7.4 2550 1780 2940 1220 2790
MHB-3250 3200 100A FLG 32 8.2 2640 1850 2950 1390 3110
MHB-3500 3760 100A FLG 36 8.9 2740 1880 2960 1560 3410
MHB-4000 4220 100A FLG 40 10.4 2850 1920 3080 1750 3770
MHB-4500 4890 125A FLG 45 12.6 3000 1980 3120 2030 4200
MHB-5000 5350 150A FLG 49 13.4 3200 2300 3150 2220 4670
MHB-6000 6050 150A FLG 55 14.1 3450 2400 3290 2510 5270
MHB-7000 6780 150A FLG 62 14.9 3600 2500 3330 2810 5870

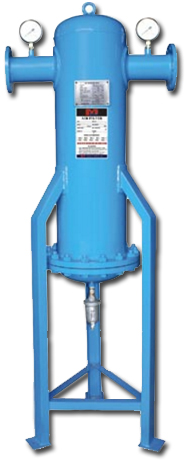

고압에어필터

HIGH PERFORMANCE AIR FILTEER

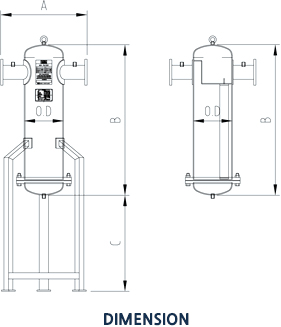

SPECIFICATION

Model Flow Rate @ 7bar(㎥/min) Element Q'ty Port Size Dimension
Mmain Pre Line Coalesent Adsorbent
MAF-Series 40㎛ 5㎛ 1㎛ 0.01㎛ 0.001ppm ea mm inch A(mm) B(mm) C(mm) OD(mm)
MAF-15A 2.2 1.8 1.2 1.0 1.0 1 15A PT 1/4" 110.5 246 - 75
MAF-20A 5.7 3.5 2.8 1.9 1.9 1 20A PT 3/4" 110.5 309 - 75
MAF-25A 8.0 5.7 5.0 3.4 3.4 1 20A PT 1" 110.5 432 - 75
MAF-40A 17 14 11 10 10 1 40A PT 1/2" 144 700 - 114.3
MAF-50A 29 25 22 14 14 1 50A PT 2" 185 925 - 139.8
MAF-65A 58 49 48 28 28 2 65A FLG 2 1/2" 650 1198 821 216.3
MAF-80A 88 73 72 42 42 3 80A FLG 3" 650 1205 795 267.4
MAF-100A 139 120 110 70 70 5 100A FLG 4" 700 1220 779 318.5
MAF-125A 162 145 132 8/4 84 6 125A FLG 5" 700 1180 770 355.6
MAF-150A 282 221 176 112 112 8 150A FLG 6" 700 1180 770 355.6
MAF-200A 447 331 308 196 196 11 200A FLG 8" 830 1295 742 457.2
MAF-250A 733 555 528 330 330 11 250A FLG 10" 996 1580 750 609
MAF-300A 1103 850 792 504 504 30 300A FLG 12" 996 1720 640 711.2
